產品介紹
YWK-58型防爆壓力控制器（壓力開關）
防爆標志 Ex dbⅡC T4~ T6 Gb
YWK-58防水型防爆壓力控制器（壓力開關）外殼防護等級IP66，可用于戶外安裝，防腐等環境。設定值范圍廣泛調節范圍可達 －0.1-40MPa
YWK-58型防爆壓力控制器主要技術指標
可用于腐蝕性介質，也可用于空氣、氣體、水、液壓油、潤滑油、輕燃油等
工作粘度：< 10 × 10-3m2/s |
防爆等級：Ex dbⅡC T4~T6 GB/T |
外殼防護等級：IP66 |
環境溫度：-20～55℃ |
介質溫度：0～120℃ |
接口方向：壓力接口垂直向下 |
抗振性能：Max：20m/s2 |
重復性誤差：-0.1~6.3≤1.5%,4~40≤2.5% |
觸點容量DC 250V 0.25A（阻性）60Wmax |
AC 250V 5A（阻性）1250Wmax |
YWK-58型防爆壓力控制器規格
·YWK-58-A
設定值調節范圍MPa | 切換差不大于 | ＊大 允許 壓力*MPa | 開關 切換 次數 次/分 | 壓力傳感器材料 | 接口 外螺紋 | 重量kg | 外形尺 寸圖號 | 訂貨目錄 編號 | ||
設定值范圍下限MPa | 設定值范圍上限MPa | 外殼 | 波紋管 | |||||||
－0.1……0 －0.1……0.1 －0.1……0.16 －0.10……0.25 | 0.006 0.007 0.008 0.009 | 0.007 0.008 0.009 0.012 | 1 | 20 | 304 | 316L | G1/2” | 2.0 | 01 | 1850181 1850281 1850381 1850481 |
0……0.1 0……0.16 0……0.25 | 0.007 0.008 0.009 | 0.008 0.009 0.01 | 1 | 1851181 1851281 1851381 | ||||||
0.02……0.4 0.03……0.6 0.05……1 | 0.03 0.03 0.03 | 0.03 0.035 0.04 | 2 | 1851481 1851581 1851681 | ||||||
0.05……1.6 0.05……2.5 | 0.07 0.07 | 0.08 0.09 | 5 | 1851781 1851881 | ||||||
0.3……6.3 | 0.1 | 0.2 | 8.5 | 1851981 | ||||||
·YWK-58-B
設定值調節范圍MPa | 切換差不大于 | ＊大 允許 壓力*MPa | 開關 切換 次數 次/分 | 壓力傳感器材料 | 接口 內螺紋 | 重量kg | 外形尺 寸圖號 | 訂貨目錄 編號 | ||
設定值范圍下限MPa | 設定值范圍上限MPa | 外殼 | 膜片 | |||||||
0.02……0.4 | 0.03 | 0.03 | 4 | 20 | 304 | 316L | 2.0 | 02 | ||
0.05……1.6 | 0.1 | 0.2 | 16 | G1/4 | 1857181 | |||||
0.2……4 0.3……6 | 0.3 0.4 | 0.4 0.6 | 16 | G1/4” G1/4 | 1857281 1857381 | |||||
0.5……10 0.5……16 | 0.5 0.6 | 1.0 1.6 | 30 | G1/4” G1/4” | 1857481 1857581 | |||||
1……25 1……40 | 0.8 0.9 | 2.5 4.0 | 60 | G1/2” G1/2” | 1857681 1857781 | |||||
YWK-58型防爆壓力控制器設定值的調整
1、不可調切換差的控制器設定值調整步驟。舉例說明如下：

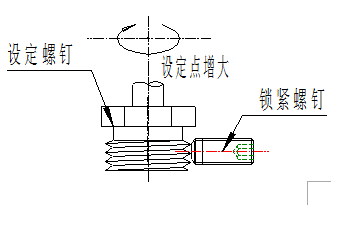

圖一
例：選用訂貨號為1851681的控制器，要求將壓力上升至0.5MPa(上切換值)發出觸點信號，其操作步驟參見1.1～1.5。（如圖一所示）
1.1將產品旋入壓力校驗臺的螺紋接口上，注意須***用扳手夾持傳感器的平面部分，＊＊防止開關殼體與傳感器發生相對轉動。
1.2 打開蓋子，將電纜穿過電纜接口接入端子板中，電纜另一頭接上萬用表。
1.3 將壓力加至0.5MPa，此值可以從標準壓力計中讀出。
1.4 逆時針旋動設定值調節螺桿，使設定值由大變小，直至開關觸點在0.5MPa處切換。
1.5 旋緊鎖緊螺釘，調節壓力校驗臺的壓力，使壓力在0.5MPa上下來回變化，檢驗壓力上升時，觸點的切換值是否是0.5MPa，此值即為要設定的上切換值。其對應的下切換值應是0.5MPa減去切換差0.02MPa（左右），即為0.48MPa（左右）。
YWK-58型防爆壓力控制器外形及安裝尺寸
01

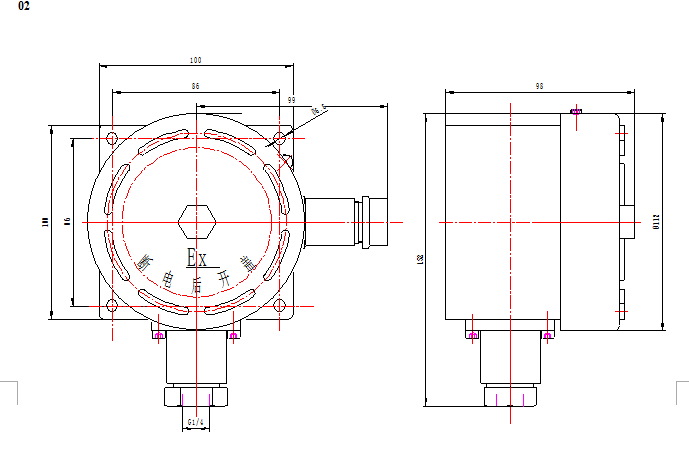

02
