產品介紹
產品簡介
YBjingmi壓力表分為：YB-150A型在標度線下設有鏡面環，使儀表讀數更清晰準確，外形美觀新穎，精度為0.4級和YB-150B型在標度線下設有鏡面環，但帶有調零裝置，準確度為0.25級兩種。YB-150Ajingmi壓力表系列產品主要用來校驗工業用普通壓力表也可用于jingmi測量對銅合金和合金結構鋼等無腐蝕性、非結晶、非凝固的各種介質的壓力，儀表采用專用塑殼包裝，品質保障，安全可靠。
技術參數
精度等級：0.4級
測量范圍：-0.1～0、0～0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60MPa范圍可選
接頭螺紋：M20*1.5
表殼材質：普通鋼
接頭材質：銅或鉻釩鋼
彈簧管材質：錫磷青銅或鉻釩鋼
使用環境溫度：5～40℃，相對濕度不大于80%，且微震動和壓力源波動對儀表準確讀數無影響
溫度影響：使用環境溫度如偏離20±3℃(A型)或20±2℃(B型)時，則須考慮溫度附加誤差0.4％/10℃
結構原理
jingmi壓力表表由測量系統指示部分和外殼部分組成。儀表有較好的密封性并設有檢封裝置，能保護其內部測量機構免受機械損傷和污穢浸入。
jingmi壓力表表的作用原理是基于彈性元件(測量系統中的彈簧管)變形。在被測介質的壓力作用下，迫使彈簧管之末端產生相應彈性變形--位移，借助于拉桿經齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指針逐將被測值在度盤上指示出來。
型號舉例：
YB-150A表示表盤直徑為150mm,精度為0.4級的徑向安裝型jingmi壓力表
YB-150B表示表盤直徑為150mm,精度為0.25級的徑向安裝型jingmi壓力表

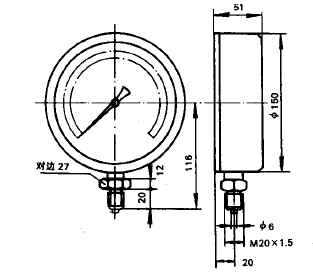

安裝圖片
